EVAが提案している楽器の位相 オリジナル位相切替器です
下段にはオーディオ、iPodなどの携帯プレイヤー対応機器も記載していおります

位相が変化する原因   本機での位相の合わせ方

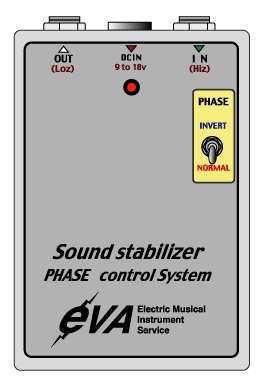

   Phase Control System(PHC-1)  (位相 切り替器) 本機操作例
2017年モデルは小型化いたしました
希望小売価格(税抜) 25,000円




Sound Stabilizer(SS-1)に位相切換えスイッチを搭載したモデルです。
スイッチの位置がNORMALの場合は入力した信号と同じ
位相の信号をOUTPUT JACKより出力いたします。
ギター・ベース・キーボード等の位相切替や音響機器の
位相切替にお勧めいたします。音響機器の標準のレベルである+4dBに対応いたします。
楽器アンプや非バランス音響機器でのご使用時はアンバランス接続となります。信号はローインピーダンスで出力させています。


2013年 デザイン変更いたしました。


 CONTROL PHASE SW
 端   子 IN , OUT
Impedance IN_HIz , OUT_LOz
 電   源 9V(006p) , Ext DC 9 to 18V
size 83(W) ,115(D) , 34(H)
 備   考  Sizeは突起物を含まない寸法
  Phae Control System EXT Control(PHC-1L) (外部制御 位相切替器)   本機での位相の合わせ方
 2016 MODEL

希望小売価格(税抜) 28,000円


Phase Control System(PHC-1)に搭載されている位相切換えスイッチを外部からのラッチ信号でコントロール出来るモデルです。
スイッチングシステム等からラッチ信号を送り、エフェクターやアンプチャンネルの切替えで起こる
位相反転を制御出来ます。


 CONTROL PHASE SW
 端   子 IN , OUT , EXT Control
Impedance IN_HIz , OUT_LOz
 電   源 Ext DC 9 to 18V,006p x2(18v)
size 83(W) ,115(D) , 34(H)
 備   考  Sizeは突起物を含まない寸法

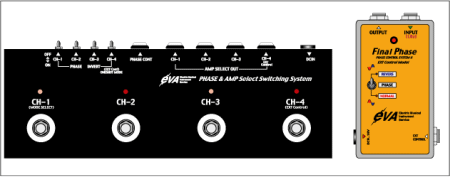

  Phase & Amp Select Switing Systm (位相切替 & AMP CH切替 PEDAL) 仕様 接続法
希望小売価格(税抜) 50.000円



PHASE & AMP Select Switching Systemは当社の推奨する楽器、楽器アンプ等の位相を完璧に制御することができる位相制御機,アンプチャンネル切替機能外部機器切替機能をもたせたフットコントロール形ペダルシステムです。
本システムには
位相を制御するPHASE Contorol Systemもセットで付属しております。
制御部は9ボルト、PHASE Contorol Systemは9ボルトから18ボルトで動作いたします。
本機の機能は4チャンネル切替動作の4SW MODEか3チャンネル切替動作及び単独で外部機器を切替できる
3SW MODEを搭載しており簡単な操作で切り替えることが出来ます。
アンプ制御はノーマルオフ及びノーマルオンの出力があります。一般的にはノーマルオフが使用されており通常のシールドコードで制御できます。各CHスイッチと連動して位相切替機能も動作します。背面にある
PHASE SELECT SWで適切に設定できます。
3SW MODEは1から3チャンネルのアンプ切替と4チャンネル部分は単独で外部機器を制御するスイッチとなります。このスイッチでアンプ制御と外部機器の制御が可能です。制御出力は
ワンショット信号または連続したラッチ信号が選択できます。選択は背面にあるPHASE SELECT SWの4CHスイッチで行います(4SW MODE時は位相の設定に使用)。
本機のご購入時PHASE Contorol Systemの指定ができます。ギターのすぐ後ろ等で使用するための
ハイインピーダンスモデルまたは アンプの直前に入れるローインピーダンスモデルです。お好みにより選択してください。 使用方法はアンプのチャンネルに合わせ配線してください。アンプによっては標準プラグでの接続ができないものもあります。不明な場合はお問い合わせください。その後各チャンネル毎に音を聞きながら背面の各チャンネルに対応したPHASE SELECT SWを切替適切な位相としてください。
測定機を使用しない簡単な位相の合わせ方は
位相についてをごらんください。 3MODE SE時4CHは専用の外部制御切替機能となります。ラック機器の切替等に使用できます。 通常に電源を投入しますと4SW MODEとなります3SW MODEには1CHのスイッチを押しながら電源を入れることにより切替る方式です。

PHASE Control System
には使用状況に合わせ
ハイインピーダンスタイプと
ローインピーダンスタイプを用意いたしました。
ご購入時ご指定ください。

 CONTROL こちらを参照ください
 端   子 こちらを参照ください
Impedance
 電   源 Ext DCIN 9V to18V本体Ext DCIN 9V to 18V
size 本体270(W) ,90(D) , 45(H)
 備   考  Sizeは突起物を含まない寸法
 Final Phase(PHC-2F) (AMPなどの手前で使用する位相切替器)  Compact 接続例


希望小売価格(税抜) 18,000円


入力部分がローインピーダンス仕様で主にアクティブ楽器のように低い出力インピーダンス楽器および
エフェクター等のローインピーダンス出力機器の後に接続して使用します。

エフェクター等の最後に接続しアンプに送れば最高の性能を発揮いたします。
出力はローインピーダンスとなっておりこの後にアンプを接続します。

位相(音の極性)切替SWを搭載しておりアンプから発する音の位相を正逆自由に切替る事が出来アンサンブルで安定した音を出すことができます。

電源は9ボルトの乾電池または外部電源の電圧が9ボルトから18ボルトまでのものが使用できます。


 CONTROL PHAE SW
 端   子 IN , OUT
Impedance IN_LOz , OUT_LOz
 電   源 9V(006p) , Ext DC 9 to 18V
size 65(W) ,116(D) , 324(H)
 備   考  Sizeは突起物を含まない寸法
2CH AUDIO Phase Control System(PHC-AUDIO) (オーディオ、携帯プレイヤー対応2H位相切替器) BACK

前面パネルおよび背面パネル
希望小売価格(税抜) 25,000円

Phase Control Systemをオーディオ対応にした製品です。2チャンネルステレオです。
ミックス・マスタリングの最終確認やレコーディング時の位相点検などに使用できます。

前面にはiPodなどの携帯プレイヤーのためのMini Jack及びヘッドホン端子も搭載いたしました。

本機をご使用になることで今まで聞いていた音楽がスイッチを切り替えるだけで別世界の音楽になります。

逆位相で録音されていたギターの音が、ベースの音が、聞こえなかった音が聞こえてきます。あこがれのプレイヤーの手元が見ているかのように聞こえてきます。

ギターやベースのコピーなどにも最適です。今まで以上にはっきり音が確認できます。

専用外部スイッチ付きで離れた位置から位相の切り替えができます。


 CONTROL PHAE SW
 端   子 2IN , 2OUT,Ioid IN,Head Phone,EXT Control
Impedance IN_LOz , OUT_LOz
 電   源 Ext DCIN 9V to18V
size 80(W) ,100(D) , 34(H)
 備   考  Sizeは突起物を含まない寸法


2ch Audio Phase Control SYS の使用方法
 本機はラインレベル信号用の位相切り替え機器です。2チャンネルステレオ仕様です。
録音した音源の
位相の確認、インターネット上の音源の位相の確認などに

録音した音源の点検時、
位相の場合など本機で位相を最適に切り替え再度録音ができます。
お手持ちになっている音楽ライブラリーも
位相を切り替えることでに録音されている音が鮮明に浮き出ます。ギターの音が、ベースの音が、聞こえなかった音がきこえてきます。あこがれのプレイヤーの手元が見ているかのように聞こえてきます。ギターやベースのコピーなどにも最適です。今まで以上にはっきり音が確認できます。

最近
You Tube 等にアップした画像が世界中で見ることができるようになり注目され一躍時の人になる人が増えてきました。
特に奇抜なものや珍しいもの感動的なものと多岐にわたりますが音楽、バンドとなると音楽性もありますが画面から伝わる音の良さという点ではいまひとつの音となっています。

鑑賞環境がよくないと細かいところまで聞き取れなくなります。良い演奏でもなかなか伝わらないのが現実です。
位相が逆のものが多く小さい音で通常鑑賞する環境ではうまく伝わりません。本機を使用し位相を切り替えてみてください逆にしたとたん逆位相録音された音が前に飛び出します。とても同じ曲とはおもえないくらい変化します。
逆にいえば
正位相の音にしてYou Tube 等にアップすれば逆位相でアップしているものより格段アピール度が上がり注目されます。



携帯プレイヤーにも対応 大きな設備がなくてもお手持ちのプレイヤーで音源の位相確認が行えます。
